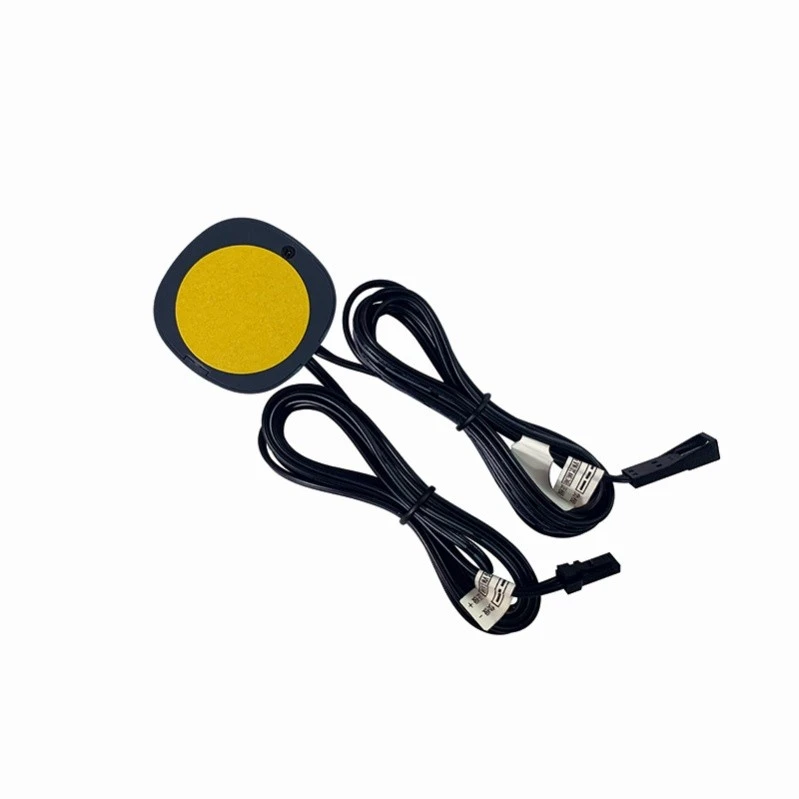

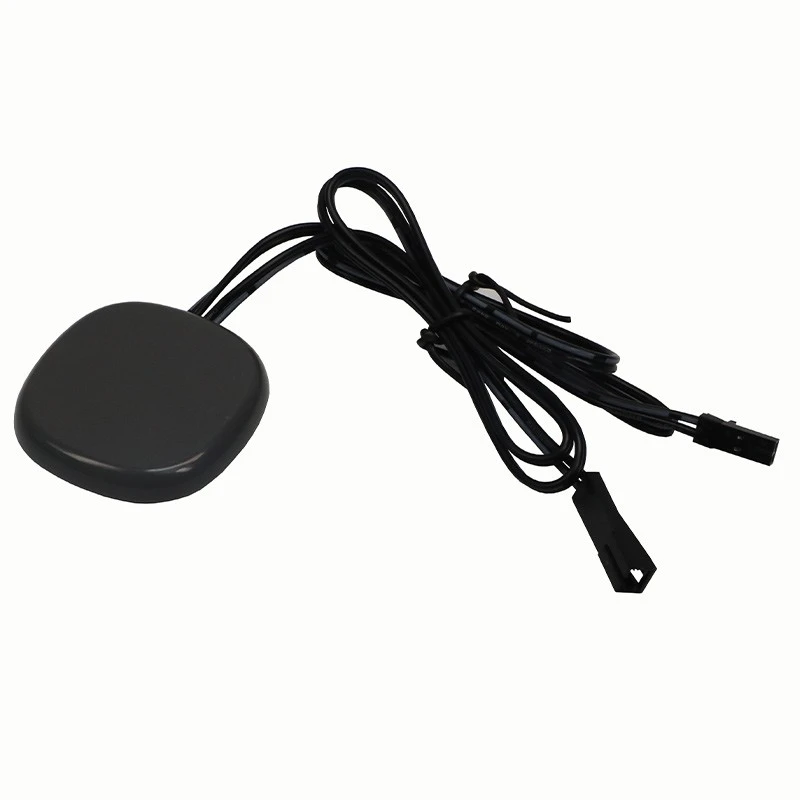

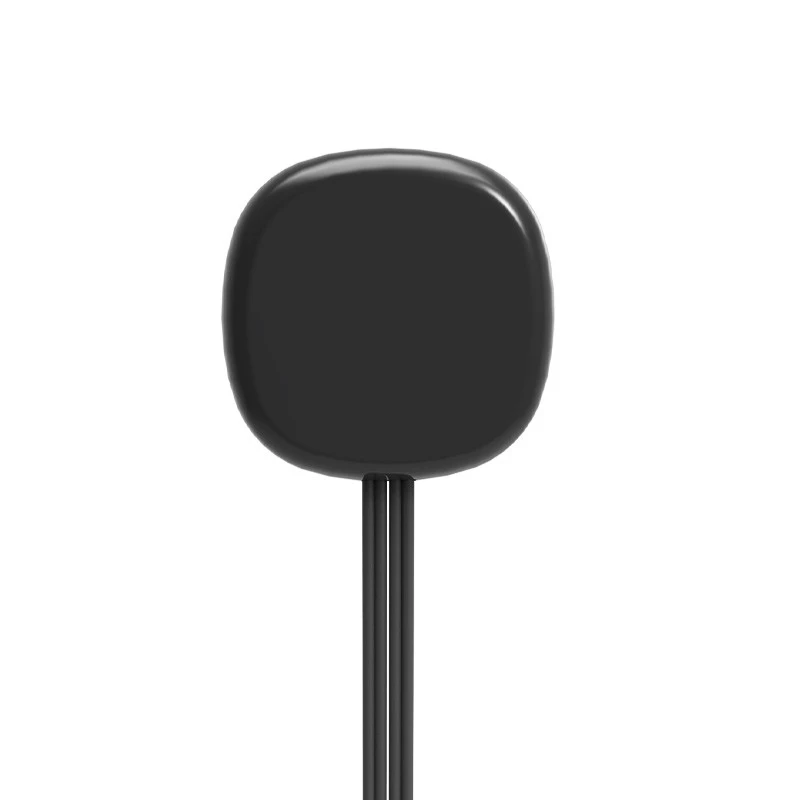

สวิตช์เซ็นเซอร์สัมผัสแบบหรี่แสงได้ที่ซ่อนอยู่คือสวิตช์เซ็นเซอร์สัมผัสแบบหรี่แสงได้แบบปกปิด ออกแบบมาสำหรับการติดตั้งหลังแผงไม้ ตู้เก็บของ และเฟอร์นิเจอร์ภายใน การกดสั้นๆ จะเป็นการสลับการเปิด/ปิดโดยการเปลี่ยนแสงทีละน้อย ในขณะที่การกดแบบยาวจะทำให้สามารถหรี่แสงทีละขั้นตอนเพื่อการปรับระดับแสง-ได้อย่างแม่นยำ
พารามิเตอร์
|
โหมดควบคุม |
การควบคุมแยกต่างหาก |
|
แรงดันไฟฟ้าขาเข้า/ขาออก |
กระแสตรง 12-24V |
|
สายไฟ |
1.5m |
|
โหลดไฟ LED |
12V น้อยกว่าหรือเท่ากับ 60W/24V น้อยกว่าหรือเท่ากับ 60W |
|
ขนาดเซ็นเซอร์ |
48 มม.*48 มม.*6 มม |
|
การทำงาน |
กดสั้นๆ เพื่อควบคุมแสงให้ค่อยๆ สว่างขึ้นหรือสลัว; กดแบบยาวเพื่อลดแสงแบบ stepless |
|
การรับรอง |
CE, RoHS |
|
การรับประกัน |
3 ปี |
|
ชื่อแบรนด์ |
แลมโพ |
|
แบบอย่าง |
LP-9030 |

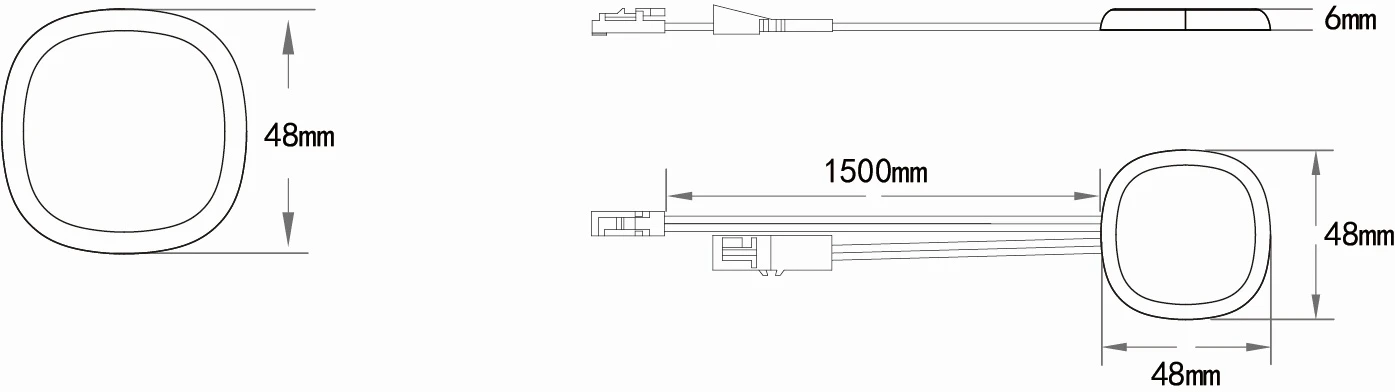

ขนาด

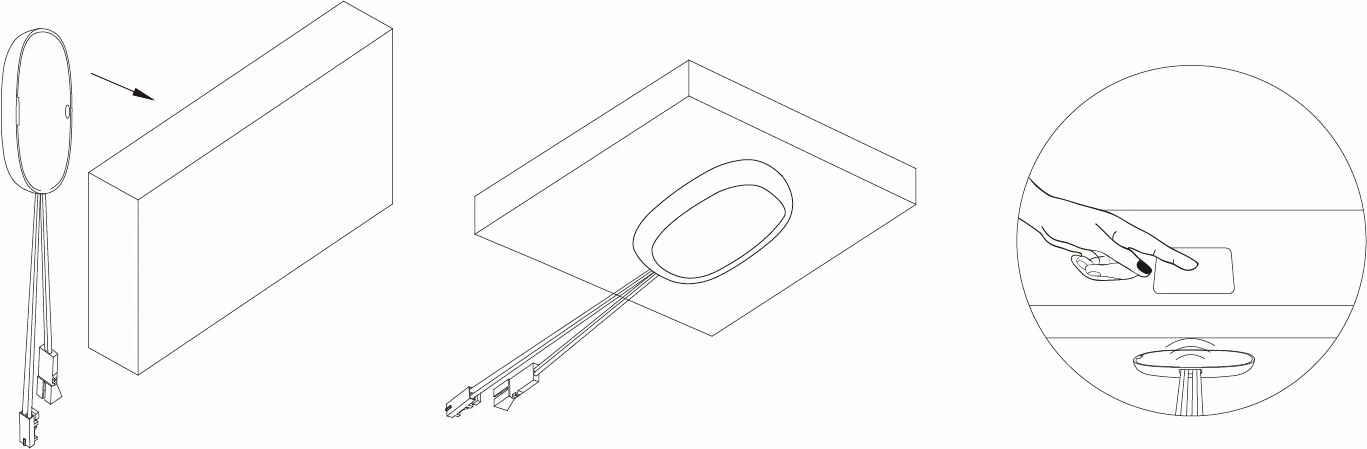

การติดตั้ง

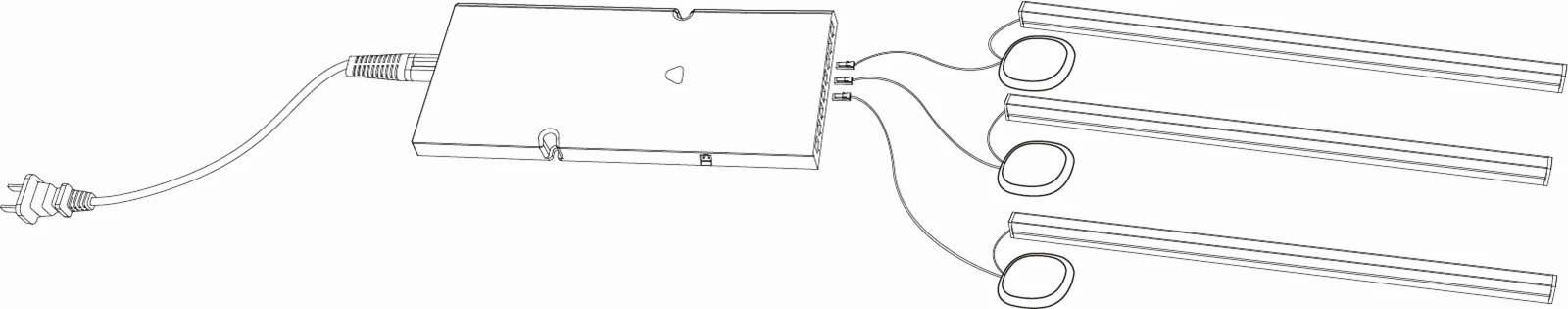

แผนภาพการเดินสายไฟ
การติดตั้งที่ซ่อนอยู่และความเข้ากันได้ของแผง

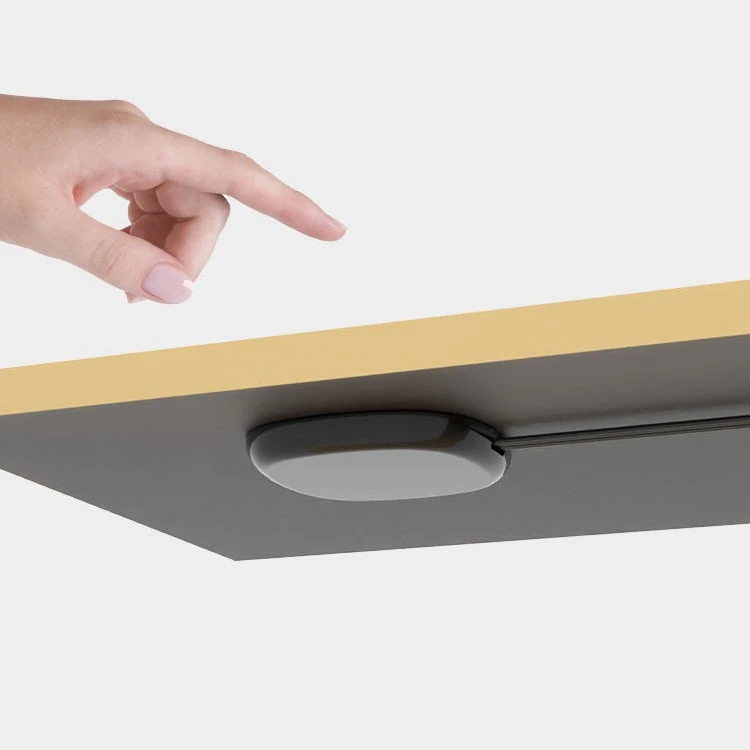

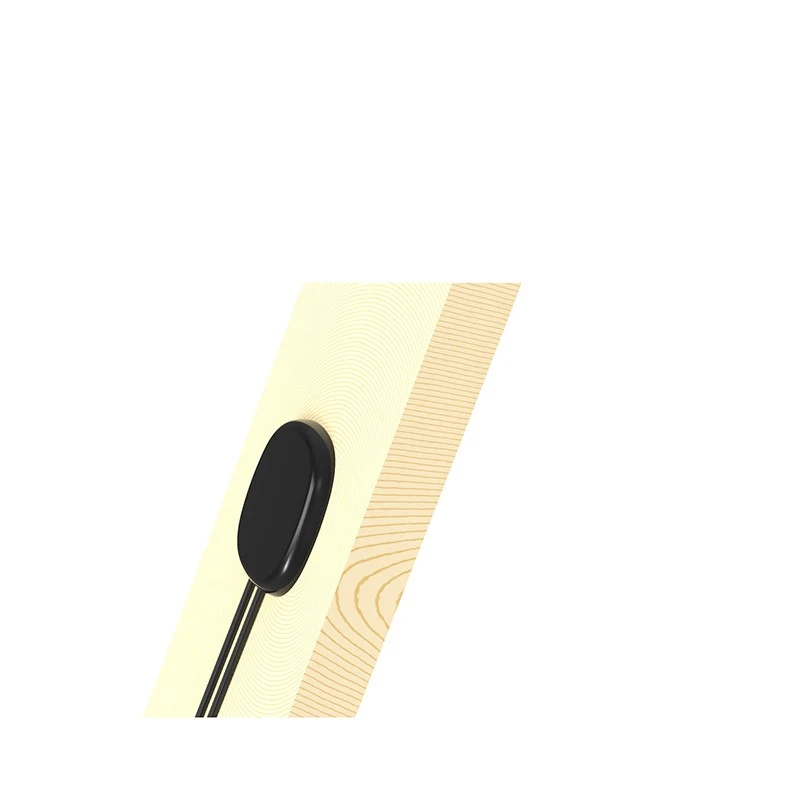

การติดตั้งแผงปกปิด:ติดตั้งด้านหลังวัสดุที่ไม่ใช่-โลหะ (แผ่นไม้ อะคริลิค หรือแผ่นคอมโพสิต) โดยไม่ทิ้งฮาร์ดแวร์ที่โผล่ออกมาบนพื้นผิวเฟอร์นิเจอร์
ตัวเรือนขนาดกะทัดรัด:ขนาด 48 × 48 × 6 มม. ช่วยให้ติดตั้งแบบฝังหรือตื้น-ในช่องแคบด้านหลังแผงตู้ได้
ความเข้ากันได้ของพื้นผิว:ตรวจจับการสัมผัสผ่านแผงที่ไม่-นำไฟฟ้า (ไม่ต้องใช้ฟอยล์โลหะหรือลามิเนตโลหะภายในโซนเซ็นเซอร์)
การยึดพื้นผิวด้านหลัง:โปรไฟล์แบบเรียบรองรับการติดตั้งด้วยเทป-การยึดติดสูง-ด้วยเทปสองหน้าหรือฉากยึดแบบกลไก
ข้อมูลจำเพาะทางไฟฟ้าและความสามารถในการรับน้ำหนัก
อัตรากำลังรวมสูงสุด 60W (5A ที่ 12V / 2.5A ที่ 24V)
มาพร้อมกับสายเคเบิลมาตรฐาน 1.5 ม. สำหรับการเดินสายไฟภายในตู้
ใช้งานได้กับไฟแถบ LED -สีเดียว โปรไฟล์เชิงเส้น และไฟเด็กซนที่ขับเคลื่อนโดยแหล่งจ่ายไฟแรงดันคงที่-
ความเข้ากันได้ของไดรเวอร์ LED และการลดแสง
การจับคู่พาวเวอร์ซัพพลาย:ต้องใช้ไดรเวอร์ LED แรงดันไฟฟ้า DC 12V หรือ DC 24V คงที่-ที่ได้รับการควบคุม ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของไดรเวอร์ตรงกับโหลด LED ที่เชื่อมต่อ
ความเข้ากันได้ของฟิกซ์เจอร์:ใช้งานได้กับแถบยืดหยุ่น LED สีเดียว- โปรไฟล์เชิงเส้นอะลูมิเนียมแข็ง และไฟเด็กซนแบบฝัง
กลไกการหรี่แสง PWM:ใช้การควบคุมสัญญาณ PWM (Pulse-Width Modulation) เพื่อการปรับความสว่าง-อย่างต่อเนื่องและปราศจากการสั่นไหวในระหว่างการกดแบบยาว-
การทดสอบระบบ:ความเสถียรในการหรี่แสงขึ้นอยู่กับคุณภาพของคนขับ ควรตรวจสอบความเข้ากันได้กับไดรเวอร์รุ่นเฉพาะของคุณในระหว่างการประเมินตัวอย่างเบื้องต้น
ผลการดำเนินงาน
ของแข็ง-การสลับสถานะ:
ไม่มีชิ้นส่วนกลไกที่เคลื่อนไหว ป้องกันการสึกหรอจากการทำงานที่มีความถี่สูง-ในแต่ละวัน
การใช้เฟอร์นิเจอร์แบบปิด:
โปรไฟล์การกระจายความร้อนที่ออกแบบมาเพื่อการใช้งานแบบครบวงจรภายในตู้เสื้อผ้า ตู้โชว์ และตู้ในห้องครัว
คะแนนในร่ม:
เหมาะสำหรับการใช้งานในร่มที่แห้ง เก็บให้ห่างจากการสัมผัสน้ำโดยตรงหรือบริเวณ-ที่มีความชื้นสูงชื้น
OEM/ODM และการปรับแต่งผลิตภัณฑ์
สายเคเบิลและสายรัด:ความยาวสายเคเบิลแบบกำหนดเองและตัวเลือกการหุ้มด้านนอกตามเส้นทางการประกอบตู้
ขั้วต่อเทอร์มินัล:มีตัวเชื่อมต่อที่ติดตั้งไว้ล่วงหน้า- (เช่น JST, DuPont หรือ DuPont mini-) ที่ตรงกับการตั้งค่าไดรเวอร์ของคุณ
การสร้างแบรนด์และบรรจุภัณฑ์:การมาร์กด้วยเลเซอร์ ฉลากผลิตภัณฑ์ และบรรจุภัณฑ์กล่องหลักแบบกำหนดเอง
รูปแบบของที่อยู่อาศัย:สีตัวเครื่องแบบกำหนดเองและการกำหนดค่าคลิปยึดสำหรับการผลิตที่มีปริมาณมาก-
การทดสอบและตัวอย่าง
การตรวจสอบคุณภาพ:
เซ็นเซอร์แต่ละตัวผ่านการสลับการทำงาน การตรวจสอบช่วงการหรี่แสง และการตรวจสอบความเสถียรของแรงดันไฟฟ้าก่อนการบรรจุ
การประเมินตัวอย่าง:
มีตัวอย่างการประเมินสำหรับการตรวจสอบความไวในการสัมผัสด้วยวัสดุแผงและไดรเวอร์เฉพาะของคุณ
การรับรองและการปฏิบัติตามข้อกำหนด

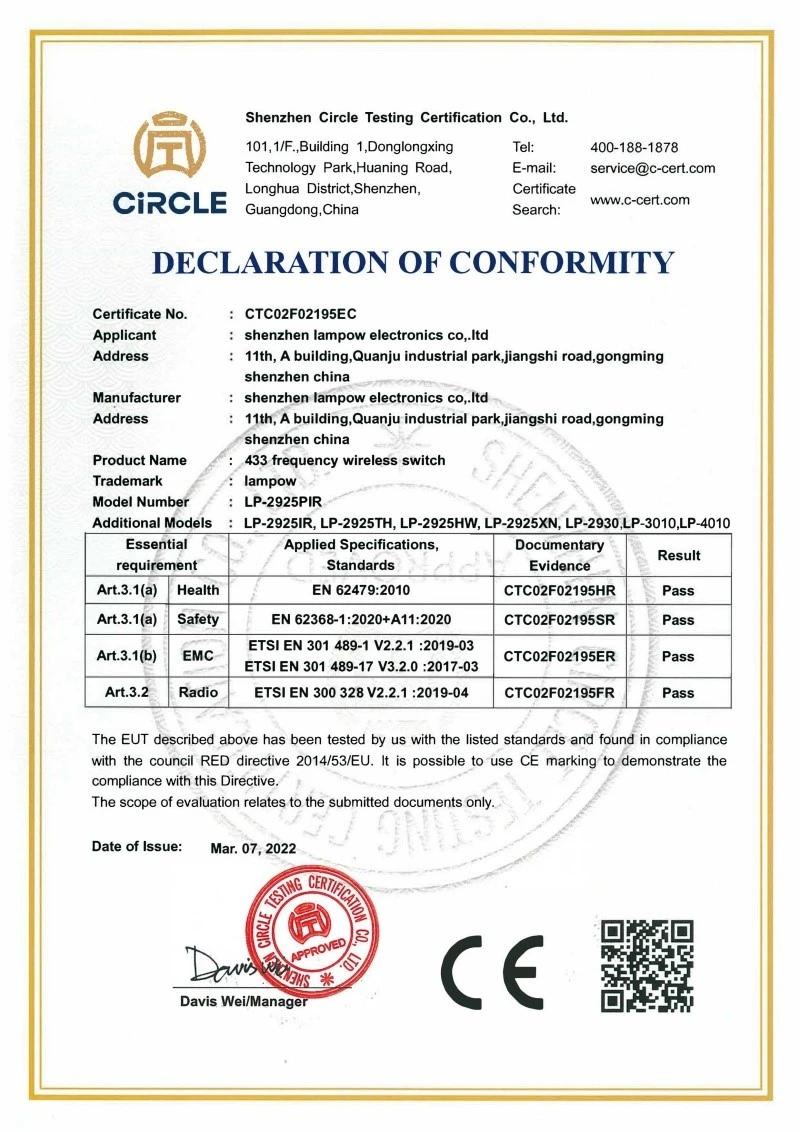

มาตรฐานการกำกับดูแล:เครื่องหมาย CE- และสอดคล้องกับคำสั่งแรงดันไฟฟ้าต่ำและ EMC ของสหภาพยุโรป-

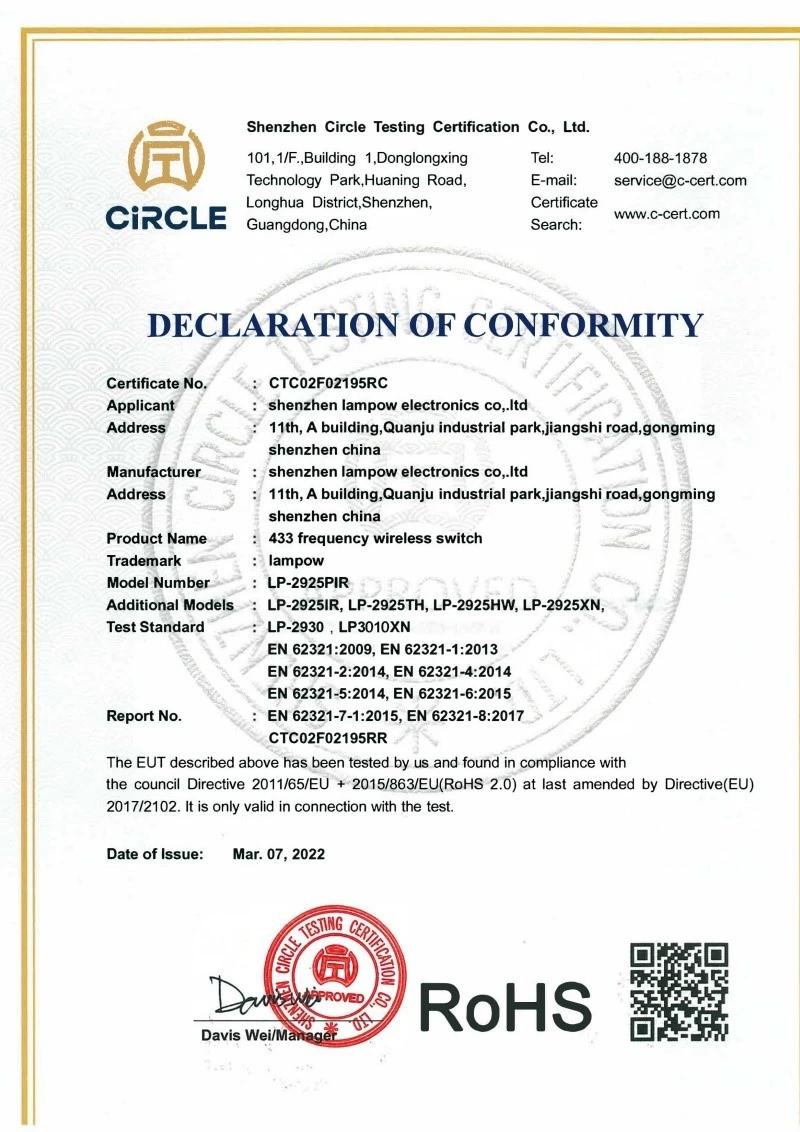

การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม:RoHS-ได้รับการรับรองวัตถุดิบและส่วนประกอบ
การตรวจสอบโรงงาน:ผลิตภายใต้ระบบการจัดการคุณภาพที่ได้รับการรับรองมาตรฐาน ISO 9001 มีรายงานการทดสอบสำหรับการตรวจสอบการปฏิบัติตามข้อกำหนดของลูกค้า
คำถามที่พบบ่อย
ถาม: ช่วงความหนาของแผงที่แนะนำสำหรับการตรวจจับการสัมผัสที่เชื่อถือได้คือเท่าใด
ตอบ: เซ็นเซอร์ได้รับการปรับเทียบสำหรับแผงที่มีความหนาระหว่าง 8 มม. ถึง 18 มม. โดยมีการปรับความไวที่โรงงานตามความหนาแน่นของพื้นผิวเฉพาะและการเคลือบผิวที่ส่งมาเพื่อการประเมิน
ถาม: MOQ และระยะเวลารอคอยตัวอย่างคืออะไรก่อนที่จะดำเนินการผลิตจำนวนมาก
ตอบ: ตัวอย่างการประเมินแบบชำระเงินจะจัดส่งภายใน 3-5 วันทำการ และขั้นต่ำมาตรฐานเริ่มต้นที่ 500 หน่วย โดยจะจัดชุดย่อยเป็นกรณีๆ ไป-สำหรับการทดลองทางวิศวกรรม
ถาม: ระยะเวลาในการผลิตมาตรฐานและเงื่อนไขการชำระเงินสำหรับคำสั่งซื้อจำนวนมากคืออะไร?
A: การผลิตจำนวนมากจัดส่งภายใน 15-20 วันทำการหลังจากได้รับการอนุมัติตัวอย่าง ภายใต้เงื่อนไขมาตรฐาน T/T ของเงินฝาก 30% และยอดคงเหลือ 70% ก่อนจัดส่ง
ถาม: สวิตช์นี้ครอบคลุมการรับประกันอะไรบ้าง
ตอบ: เราให้การรับประกันจากผู้ผลิต 3- ปีสำหรับข้อบกพร่องของเซ็นเซอร์และวงจรลดแสง โดยมีหน่วย DOA ที่รายงานภายใน 30 วันโดยไม่มีค่าขนส่ง
ถาม: ฝุ่นหรือการควบแน่นที่สะสมอยู่บนพื้นผิวแผงทำให้เกิดข้อผิดพลาดที่ผิดพลาดหรือทำให้แสงจางลงหรือไม่
ตอบ: ฝุ่นเล็กน้อยไม่ส่งผลต่อการตอบสนองแบบคาปาซิทีฟ แต่การควบแน่นที่เกิดขึ้นโดยตรงเหนือโซนเซ็นเซอร์อาจทำให้เกิดการกระตุ้นที่ผิดพลาดชั่วขณะได้
ถาม: สวิตช์นี้สามารถหรี่-ไดรเวอร์ LED ของบริษัทอื่น= ได้หรือไม่
ตอบ: ใช้งานได้กับไดรเวอร์ DC แรงดันไฟฟ้าคงที่-ใดๆ ที่ได้รับการควบคุม โดยไม่คำนึงถึงยี่ห้อ
ถาม: จะเกิดอะไรขึ้นหากแรงดันไฟฟ้าของไดรเวอร์ที่เชื่อมต่อไม่ตรงกับแรงดันไฟฟ้าในการทำงานของสวิตช์
ตอบ: แรงดันไฟฟ้าที่ไม่ตรงกันระหว่างไดรเวอร์และสวิตช์ไม่ได้รับการป้องกันภายใน ดังนั้นการใช้ไดรเวอร์ 24V กับระบบที่กำหนดค่าไว้ 12V- อาจทำให้สวิตช์หรือ LED ที่เชื่อมต่อเสียหายได้
